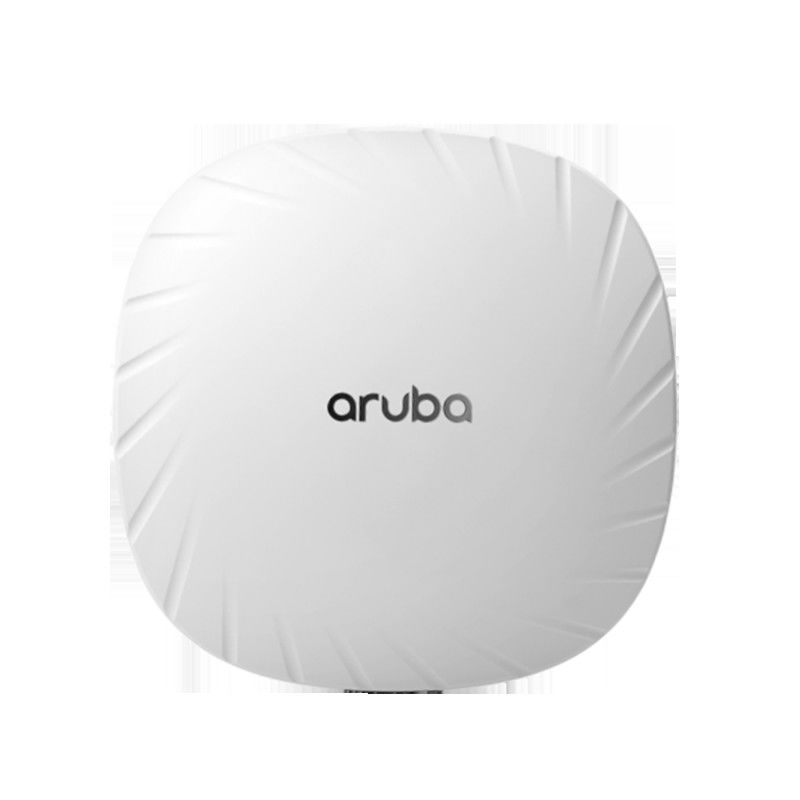

Dubbele Radioap 515 Aruba Wifi van de 510 Reeksencampus 6 Interne Antennes van 802.11ax verenigde AP

Aruba WiFi 6 toegangspunten verstrekt krachtig
connectiviteit voor om het even welke organisatie die het groeien ervaren
aantallen vereisten van IoT en van de mobiliteit. Met gecombineerd
piek datarate van tot 2.69Gbps, leveren zij de snelheid en
betrouwbaarheid nodig voor om het even welk ondernemingsmilieu.

Hardwarevarianten
• Ap-514: Externe antennemodellen
• Ap-515: Interne antennemodellen
De radiospecificaties van WiFi
• AP type: Binnen, dubbele radio, 5GHz 802.11ax 4x4 MIMO en
2.4GHz 802.11ax 2x2 MIMO
• 5GHz radio:
- Vier ruimtestroom Enige Gebruiker (SU) MIMO voor maximaal
4.8Gbps draadloze datasnelheid aan individuele 4SS HE160
802.11ax (maximum) cliëntapparaten
- Twee ruimtestroom Enige Gebruiker (SU) MIMO voor maximaal
1.2Gbps draadloze datasnelheid aan individuele 2SS HE80
802.11ax (typische) cliëntapparaten
- Vier ruimtestroom Multigebruiker (MU) MIMO voor maximaal
4.8Gbps draadloze datasnelheid aan maximaal vier 1SS of twee 2SS
Geschikt de cliëntapparaten van HE160 802.11ax dl-mu-MIMO
gelijktijdig (maximum)
- Vier ruimtestroom Multigebruiker (MU) MIMO voor maximaal
2.4Gbps draadloze datasnelheid aan maximaal vier 1SS of twee 2SS
Geschikt de cliëntapparaten van HE80 802.11ax dl-mu-MIMO
gelijktijdig (typisch)
• 2.4GHz radio:
- Twee ruimtestroom Enige Gebruiker (SU) MIMO voor maximaal
574Mbps draadloze datasnelheid aan de cliënt van 2SS HE40 802.11ax
(maximum) apparaten
- Twee ruimtestroom Enige Gebruiker (SU) MIMO voor maximaal
287Mbps draadloze datasnelheid aan de cliënt van 2SS HE20 802.11ax
(typische) apparaten
• Steun voor maximaal 512 bijbehorende cliëntapparaten per radio,
en tot 16 BSSIDs per radio
• Gesteunde land-specifieke frequentiebanden (
de beperkingen zijn) van toepassing:
- 2,400 aan 2.4835GHz-ISM
- 5,150 aan 5.250GHz u-nii-1
- 5,250 aan 5.350GHz u-nii-2A
- 5,470 aan 5.725GHz u-nii-2C
- 5,725 aan 5.850GHz u-nii-3/ISM
- 5,850 aan 5.895GHz u-nii-4
• Beschikbare kanalen: Afhankelijk van gevormd
regelgevend domein
• De dynamische frequentieselectie (DFS) optimaliseert het gebruik van
beschikbaar rf-spectrum
- Met inbegrip van nul-Wachttijd DFS (ZWDFS) om kanaal te versnellen
veranderingen
• Gesteunde radiotechnologieën:
- 802.11b: Direct-opeenvolgingsspread-spectrum (DSSS)
- 802.11a/g/n/ac: Orthogonal frequentie-afdeling
het simultaan overseinen (OFDM)
- 802.11ax: Orthogonal frequentie-afdeling veelvoud
toegang (OFDMA) met maximaal 16 middeleenheden (voor
80MHz kanaal)
• Gesteunde modulatietypes:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(merkgebonden uitbreiding)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (merkgebonden uitbreiding)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM802.11n-hoog-productie (HT) steun:
HT20/40
• 802.11ac zeer hoge productie (VHT) steun:
VHT20/40/80/160
• 802.11ax hoog rendement (HIJ) steun: HE20/40/80/160
• Gesteunde datasnelheden (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 tot 300 (MCS0 aan MCS15, HT20
aan HT40)
- 802.11n (5GHz): 6,5 tot 600 (MCS0 aan MVC31, HT20
aan HT40)
- 802.11ac: 6,5 tot 3.467 (MCS0 aan MCS9, NSS = 1 tot 4,
VHT20 aan VHT160)
- 802.11ax (2.4GHz): 3,6 tot 574 (MCS0 aan MCS11, NSS = 1
aan 2, HE20 aan HE40)
- 802.11ax (5GHz): 3,6 tot 4.803 (MCS0 aan MCS11, NSS = 1
aan 4, HE20 aan HE160)
• 802.11n/ac/ax pakketsamenvoeging: A-MPDU, A-MSDU
• Breng macht over: Configureerbaar in toename van 0,5 dBm
• Maximum (het complex, leidde totaal) breng macht over
(beperkt door lokale regelgevende vereisten):
- 2,4 GHz band: dBm +21 (18dBm per ketting)
- 5 GHz band: dBm +24 (dBm 18 per ketting)
- Nota: geleid breng machtsniveaus over uitsluiten antenne
aanwinst. Voor totaal (EIRP) breng macht over, toevoegen antenneaanwinst.
• De geavanceerde Cellulaire Coëxistentie (ACC) minimaliseert het effect
van interferentie van mobiele netwerken
• Maximumverhouding die (MRC) combineren voor beter
ontvangersprestaties
• Cyclische vertraging/verschuivingsdiversiteit (CDD/CSD) voor beter
neerstraalverbindingsrf prestaties
• De codage van het plaats-tijdblok (STBC) voor verhoogde waaier en
betere ontvangst
• Pariteitscontrole met geringe dichtheid (LDPC) voor hoog rendementfout
correctie en verhoogde productie
• Breng straal-zichvormt (TxBF) voor verhoogd signaal over
betrouwbaarheid en waaier
• 802.11ax het doel wacht Tijd (TWT) om low-power te steunen
cliëntapparaten
• 802.11mc fijne Timingsmeting (FTM) voor precisie
afstand het uitstrekken zich
WiFi-antennes
• Ap-514: Vier (wijfje) schakelaars rp-SMA voor extern
dubbele bandantennes (A0 door A3, het corresponderen
met radiokettingen 0 door 3). Intern verlies in het slechtste geval
tussen radiointerface en externe antenneschakelaars
(wegens het diplexing van schakelschema): 1.3dB in 2.4GHz en 1.7dB binnen
5GHz.
• Ap-515: Vier geïntegreerde dubbel-band downtilt
antennes in alle richtingen voor 4x4 MIMO met piek
antenneaanwinst van 4.2dBi in 2.4GHz en 7.5dBi in 5GHz.
De ingebouwde antennes worden geoptimaliseerd voor horizontaal plafond
opgezette richtlijn van AP. De downtilthoek voor
de maximumaanwinst is ruwweg 30 graden.
- Het combineren van de patronen van elk van de antennes van
MIMO-radio's, de piekaanwinst van de efficiënte per-antenne
het patroon is 3.8dBi in 2.4GHz en 4.6dBi in 5GHz.

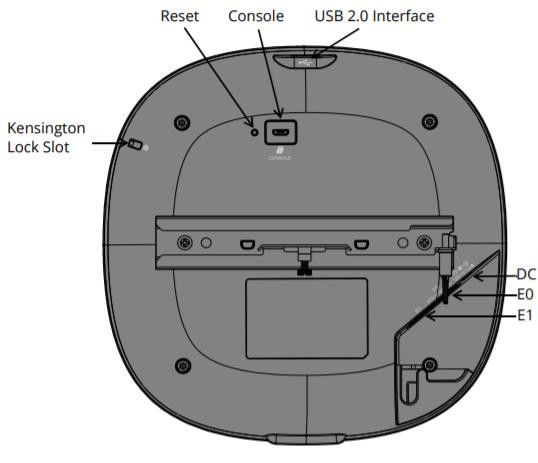

Extra interfaces
• E0: De haven van HPE SmartRate (rj-45, besproken maximum
snelheid 2.5Gbps)
- Auto-ontdekt verbindingssnelheid (100/1000/2500base-t)
en MDI/MDX
- 2.5Gbps de snelheid voldoet aan NBase-T en
802.3bz specificaties
- PoE-PD: 48Vdc (nominale) 802.3af/at/bt (klasse 3 of hoger)
- 802.3az energie Efficiënte Ethernet (EEE)
• E1: Het netwerkinterface van 10/100/1000base-t Ethernet (rj-45)
- Auto-ontdekt verbindingssnelheid en MDI/MDX
- 802.3az energie Efficiënte Ethernet (EEE)
• Van de verbindingssamenvoeging (LACP) de steun tussen beide netwerk
havens voor overtolligheid en verbeterde capaciteit
• Gelijkstroom-machtsinterface: nominaal 12Vdc (, +/- 5%), keurt goed
2.1mm/5.5mm centrum-positieve cirkelstop met
9.5mm lengte
• USB 2,0 gastheerinterface (Type A schakelaar)
- Geschikt voor sourcing tot 1A/5W aan een apparaat in bijlage
• Bluetooth 5 de radio en van Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: tot 8dBm breng macht (klasse 1) over en
-95dBm ontvangen gevoeligheid
- Zigbee: tot 8dBm breng macht over en -97dBm ontvangen
gevoeligheid
- Geïntegreerde verticaal gepolariseerde antenne in alle richtingen
met ruwweg 30 graden downtilt en piekaanwinst van 3.5dBi
(Ap-515) of 4.9dBi (ap-514)
• Visuele indictors (twee veelkleurige LEDs): voor Systeem en
Radiostatus
• Het terugstellenknoop: het fabrieksterugstellen, LEIDENE normale wijzecontrole (/weg)
• Periodieke consoleinterface (eigenaar, micro-B USB
fysieke hefboom)
• De groef van de Kensingtonveiligheid
Krachtbronnen en machtsconsumptie
• AP steunt over directe gelijkstroom-macht en Macht
Ethernet (PoE; op haven E0)
• Wanneer beide krachtbronnen beschikbaar zijn, gelijkstroom-neemt de macht
prioriteit over PoE
• De krachtbronnen worden afzonderlijk verkocht; zie het opdracht geven tot
Informatiesectie hieronder voor details
• Wanneer aangedreven door gelijkstroom of 802.3at (klasse 4)/802.3bt (klasse
5) PoE, zal AP zonder beperkingen werken.
• Wanneer aangedreven door 802.3af (klasse 3) PoE en met IPM
toegelaten de eigenschap, zal AP op onbeperkte wijze beginnen,
maar het kan beperkingen afhankelijk van de PoE begroting toepassen
en daadwerkelijke macht. Welke IPM toe te passen beperkingen, en binnen
welke orde, programmeerbaar is.
• In werking stellend AP met een 802.3af (klasse 3 of vermindert) PoE
de bron en IPM gehandicapten worden niet gesteund (behalve AP
het opvoeren; geen radio's zullen worden toegelaten).
• Maximummachtsconsumptie (in het slechtste geval):
- Gelijkstroom dreef aan: 16.0W
- PoE dreef (toegelaten 802.3af, IPM) aan: 13.5W
- PoE dreef (802.3at/bt) aan: 20.8W
- Alle aantallen zijn hierboven zonder een extern USB-apparaat
verbonden. Wanneer sourcing de volledige 5W-machtsbegroting
aan zulk een apparaat, de stijgende macht (in het slechtste geval)
de consumptie voor AP is tot 5.7W (aangedreven PoE) of
5.5W (aangedreven gelijkstroom).
• Maximummachtsconsumptie (in het slechtste geval) op inactieve toestand:
12.6W (PoE) of 9.7W (gelijkstroom)
• Maximummachtsconsumptie (in het slechtste geval) in diep-slaap
wijze: 5.9W (PoE) of 1.5W (gelijkstroom)
Opzettende details
Een steun - de steun is pre-geïnstalleerd op de rug van
AP. Deze steun wordt gebruikt om AP aan om het even welk te beveiligen (verkocht
afzonderlijk) ondersteluitrustingen; zie de het bestel- Informatiesectie
hieronder voor details.
Mechanische specificaties
• Afmetingen/gewicht (ap-515; eenheid, exclusief onderstelsteun):
- 200mm (w) x (d) x 200mm 46mm (h)
7.9“ (w) x 7,9“ (d) x 1,8“ (h)
- 810g/28.5oz
• Afmetingen/gewicht (ap-515; het shipping):
- 230mm (w) x (d) x 220mm 72mm (h)
9.1“ (w) x 8,7“ (d) x 2,8“ (h)
- 1010g/35.5oz
Milieuspecificaties
• Exploitatievoorwaarden
- Temperatuur: 0C aan +50C/+32F aan +122F
- Vochtigheid: 5% aan non-condensing 93%
- AP is voltallige vergadering geschat voor gebruik in lucht-behandelende ruimten
- ETS 300 019 klasse 3,2 milieu's
• Opslag en vervoersvoorwaarden
- Temperatuur: -40C aan +70C/-40F aan +158F
- Vochtigheid: 5% aan non-condensing 93%
- ETS 300 019 klassen 1,2 en 2,3 milieu's
Betrouwbaarheid
Beteken Tijd tussen Mislukking (MTBF): 560,000hours (64yrs) bij +25C
werkende temperatuur.
Regelgevende naleving
• FCC/ISED
• Duidelijk Ce
• RODE Richtlijn 2014/53/EU
• EMC Richtlijn 2014/30/EU
• Laag Voltagerichtlijn 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Spoorweg Certs (ap-515 slechts):
- ENGELS 50155:2017 – Spoorwegtoepassingen
- ENGELS 50121-1:2017 – Spoorweg EMC
- EN 50121-3-2 – Spoorweg EMC
- ENGELS 50121-4:2016 – Spoorwegimmuniteit
- CEI 61373 ed2: 2008 – Spoorwegschok en Trilling
Voor land-specifiekere regelgevende informatie en
de goedkeuring, te zien gelieve uw vertegenwoordiger van Aruba.

Regelgevende modelaantallen
• Ap-514: APIN0514
• Ap-515: APIN0515
Certificatie
• UL2043 voltallige vergaderingsclassificatie
• WiFi Alliance:
- WiFi VERKLAARDE a, B, g, n, ac, bijl
- WPA, WPA2 en WPA3 – Onderneming met CNSA-optie,
Persoonlijk (SAE), Verbeterde Open (BEN verschuldigd)
- WMM, wmm-PS, Behendige Multiband w-FI
- Passpoint (versie 2)
- WiFi-Plaats
• Bluetooth SIG
GARANTIE
Beperkte het levengarantie van Aruba hardware.
MINIMUMbesturingssysteemsoftware
VERSIES
• ArubaOS en Aruba InstantOS 8.4.0.0 (met wat
beperking). Voor onbeperkte verrichting, gebruik 8.6.0.0 of later.
• ArubaOS 10.0.0.0

FAQ

Q1.What kunnen u van ons kopen?

A: Mellanox, Aruba, Rukus, Extreme merkproducten, met inbegrip van schakelaars, netwerkkaarten, kabels, Toegangspunt, enz.

Q2.How over de leveringsdatum?

A: Het vergt gewoonlijk 3-5 werkdagen. Voor specifieke modellen, gelieve ons te contacteren om de voorraad te controleren. Uiteindelijk, daadwerkelijk                 het overleg zal heersen. Wij zullen ons beste doen zo spoedig mogelijk te leveren.

Q3.What is uw garantietermijnen?

A: Wij leveren 12 van de garantiemaanden tijd.

Q4.How over de Verzendwijze?

A: Wij gebruiken Fedex/DHL/UPS/TNT en andere luchtverzendingen, overzeese verzendingen zijn ook uitvoerbaar. In woorden, konden wij om het even welke verzendingen doen die u wilde.

Q5.Can krijg Ik sommige steekproeven?

A: Ja, is de steekproeforde beschikbaar voor kwaliteitscontrole en markttoets. U moet slechts de steekproefkosten betalen en kosten uitdrukken.

Q6.What zijn uw kernsterke punten?

A: Levering uit de eerste hand, Originele en nieuwe producten met de gunstige prijs en de perfecte naverkoopdienst.
